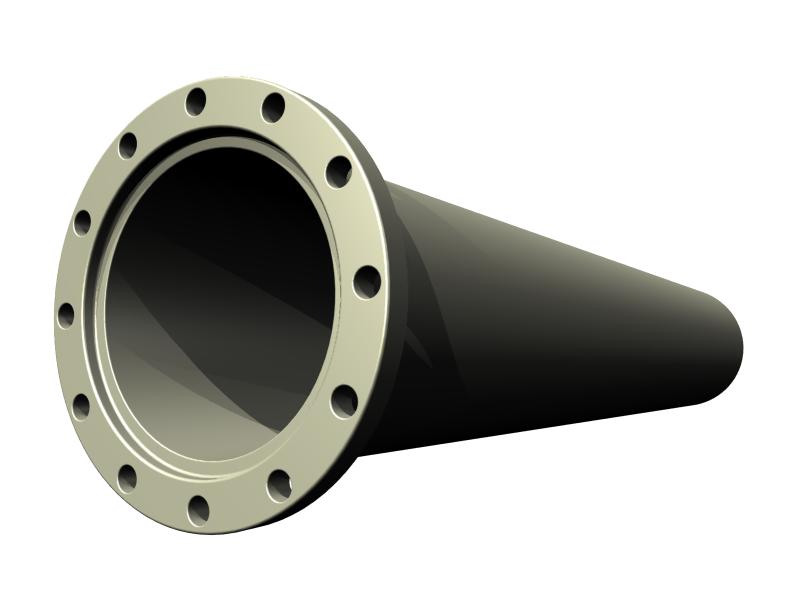

TERMINAL BRIDA SOLDAR
COMPONENTES BRIDA NORMA DIN 2576 PN-10 D=250 mm.
CAÑERIA ACERO D=250 esp=9,52 mm. ASTM A53
SOLDADURA BASE E-6010 TERMINACION E-7018
REVESTIMIENTO EPOXICO

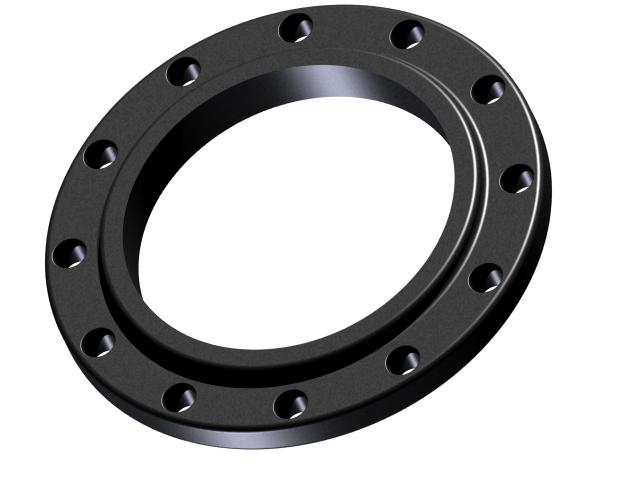

FLANGES O BRIDAS      DIN O ANSI
En los paises europeos los flanges imperantes son los mé-
tricos, actualmente conocidos como Flanges PN, y tradi-
cionalmente conocidos como flanges DIN.
El análogo de la clase, en los flanges ANSI, es el valor PN
que significa presión nominal .
Mientras que el
valor numérico(en psi) de una clase no se relaciona con la
presión real máxima del flange ANSI, en el flange DIN, el
valor numérico PN (en bar) indica para los flanges de acero,
el máximo valor de presión de trabajo en el rango 0-120ºC.
Para otras temperaturas y/o materiales se debe consultar
la tabla presión-temperatura correspondiente.
Las dimensiones de los flanges ANSI están en pul-
gadas, en cambio en los flanges DIN están en mm.
Una ventaja de los flanges DIN respecto a los ANSI,
es su gran interconectabilidad entre flanges de diferente va-
lor PN. Muchos de ellos tienen las mismas dimensiones
exteriores y sus orificios son coincidentes. Lo que varía es
el grosor. Por ejemplo un flange PN 10 puede ser conectado
directamente a otro PN 16, PN 25 y PN 40 del mismo diá-
metro nominal. Esta facilidad no existe con los flanges ANSI.
FABRICACION Y MONTAJES DE PIEZAS ESPECIALES DE ACERO MANIFOLD-
CODOS-TEE-LATERALES-FLANGES-REDUCCIONES-EXCENTRICAS-CONCENTRICAS-DISEÑO Y FABRICACION DE COMPUERTAS-DISEÑO DE VALVULAS DE MARIPOSA PARA BAJA PRESION-FITTINGS ESTRUCTURAL-PRUEBAS HIDRAULICAS-SOLDADURAS 2G-6G - DISEÑO Y FABRICACION DE MOLDAJES A MEDIDA ventas@magalltda.cl

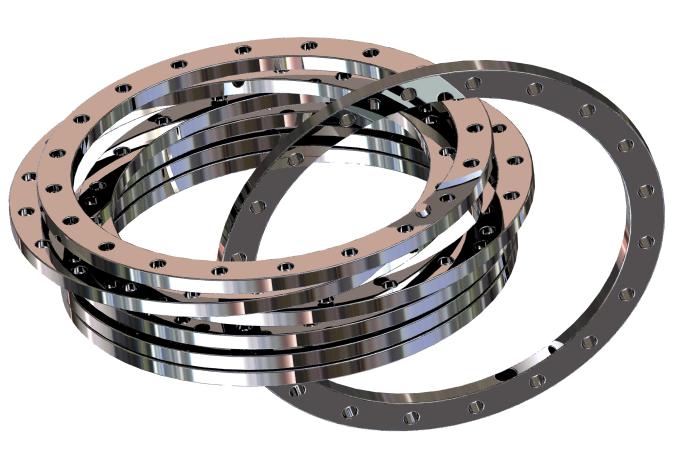

BRIDAS PLANAS PARA RIEGO
MEDIDAS DE FABRICACION
FICHA TECNICA
DOWNLOAD
Magal Ltda.
Magal Ltda.
Valvulas
Niples

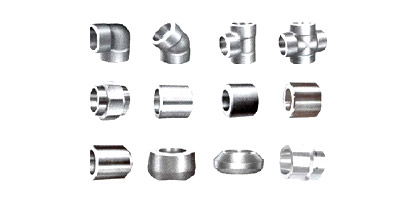

Fittings
Flanges Din
Flanges ANSI

Codos

Cañerias
Ventas
Magal Ltda.
Uniones

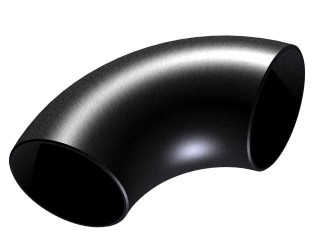

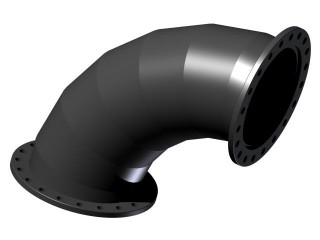

CODOS ESTRUCTURALES
1,5 D - 3D - 4D - 5D D= DESDE 4" HASTA 100"
CAÑERIA ACERO D=250 esp=9,52 mm. ASTM A53
SOLDADURA BASE E-6010 TERMINACION E-7018
REVESTIMIENTO EPOXICO

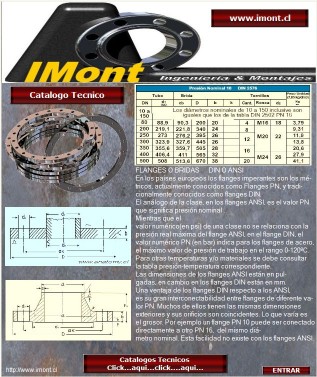

DESCARGUE GRATIS ESTE CATALOGO
DE FLANCHES NORMA DIN CON SUS
FICHAS TECNICAS DE MEDIDAS Y PESO
MEDIDAS EN MM.
DIAMETROS  DESDE 10 mm. a 1.OOO mm.
PN 6-10-16-25-40 (PN = Presion nominal)
DOWNLOAD............
